Radiátor Typ D - ThermalTrend

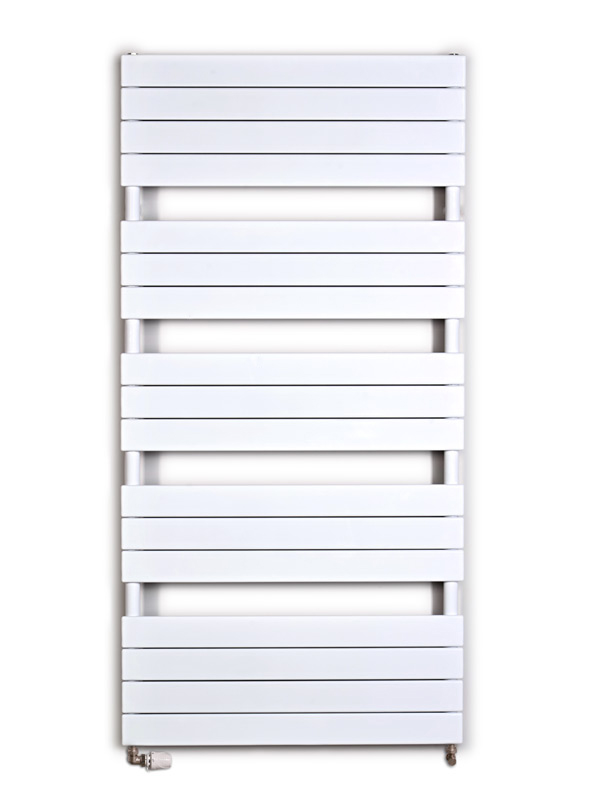

Radiátor typ D je nový typ topného tělesa vyvinutý za účelem dosažení nejlepšího poměru topného výkonu a požadovaného vzhledu dle dlouholetých přání našich zákazníků. Tento radiátor svými rozměry skvěle zapadne do jakýchkoliv prostor, které příjemně vytopí a zároveň obohatí ať už si zvolíte jakýkoliv typ velikosti a barevného provedení.

Otevřít leták

Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442

Typ	Výška H[mm]	Šířka W[mm]	Připojovací rozteč [mm]	t₁/t₂[°C]	Q[W] t_j [20 °C]	Vodní objem [l]	Doporučený výkon pro elektrické vytápění[W]
Typ	Výška H[mm]	Šířka W[mm]	Připojovací rozteč [mm]	t₁/t₂[°C]		Vodní objem [l]	Doporučený výkon pro elektrické vytápění[W]
D 450/934	934	450	400	90/70	529	3,9	300
D 600/934	934	600	550	90/70	668	4,8	300
D 750/934	934	750	700	90/70	800	5,7	400
D 450/1222	1222	450	400	90/70	661	5	300
D 600/1222	1222	600	550	90/70	835	6,1	400
D 750/1222	1222	750	700	90/70	1001	7,2	500
D 450/1510	1510	450	400	90/70	805	6,1	400
D 600/1510	1510	600	550	90/70	1016	7,5	500
D 750/1510	1510	750	700	90/70	1218	8,8	600
D 450/1798	1798	450	400	90/70	962	7,2	500
D 600/1798	1798	600	550	90/70	1215	8,8	600
D 750/1798	1798	750	700	90/70	1456	10,4	700

Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

Zapojení jednostranné viz tabulka fx = 1
Zapojení úhlopříčné viz tabulka fx = 1,011
Zapojení zdola dolů viz tabulka fx = 0,959
Zapojení spodní středové (50 mm) fx = 0,89

Způsoby připojení

VÍCE V SEKCI INSTALACE zde

Elektrické zapojení

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
