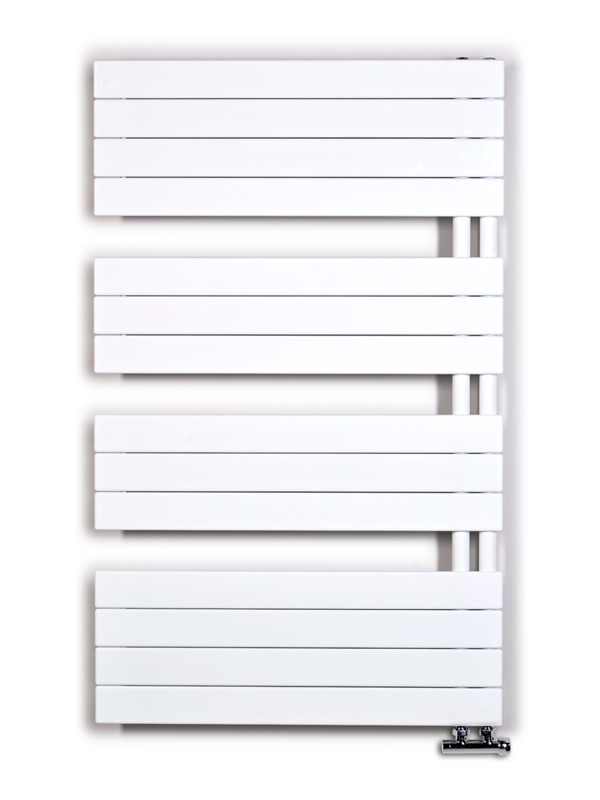

Radiátor Typ DHR







Moderní typ radiátoru DHR nabízí příjemnou tepelnou konformitu a zároveň je vyvinut s ohledem na pokročilé designové požadavky zákazníků. Pohodlně na něj můžete zavěsit ručníky i jiné textilie. Nabízen je v klasickém levém a pravém provedení ve velikostech uvedených v nákresech a tabulce. Vyberte si a nechte se inspirovat jeho povedeným vzhledem a příjemným sálavým teplem.











Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442
Typ Výška H[mm] Šířka W[mm] Připojovací rozteč[mm] t1/t2[°C] Q[W] tj  [20 °C] Vodní objem / [l] Doporučený výkon pro elektrické vytápění[W]

DHR 450/934 934 450 50 90/70 479 3,9 300
DHR 600/934 934 600 50 90/70 623 4,8 300
DHR 750/934 934 750 50 90/70 764 5,7 400
DHR 450/1222 1222 450 50 90/70 612 5 300
DHR 600/1222 1222 600 50 90/70 796 6,1 400
DHR 750/1222 1222 750 50 90/70 977 7,2 500
DHR 450/1510 1510 450 50 90/70 753 6,1 400
DHR 600/1510 1510 600 50 90/70 980 7,5 500
DHR 750/1510 1510 750 50 90/70 1201 8,8 600
DHR 450/1798 1798 450 50 90/70 903 7,2 500
DHR 600/1798 1798 600 50 90/70 1175 8,8 600
DHR 750/1798 1798 750 50 90/70 1442 10,4 700



Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

  • Zapojení jednostranné viz tabulka fx = 1
  • Zapojení úhlopříčné viz tabulka fx = 1,011
  • Zapojení zdola dolů viz tabulka fx = 0,959
  • Zapojení spodní středové (50 mm) fx = 0,89











Způsoby připojení

VÍCE V SEKCI INSTALACE zde





Možnost pravého i levého provedení







Elektrické zapojení

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
