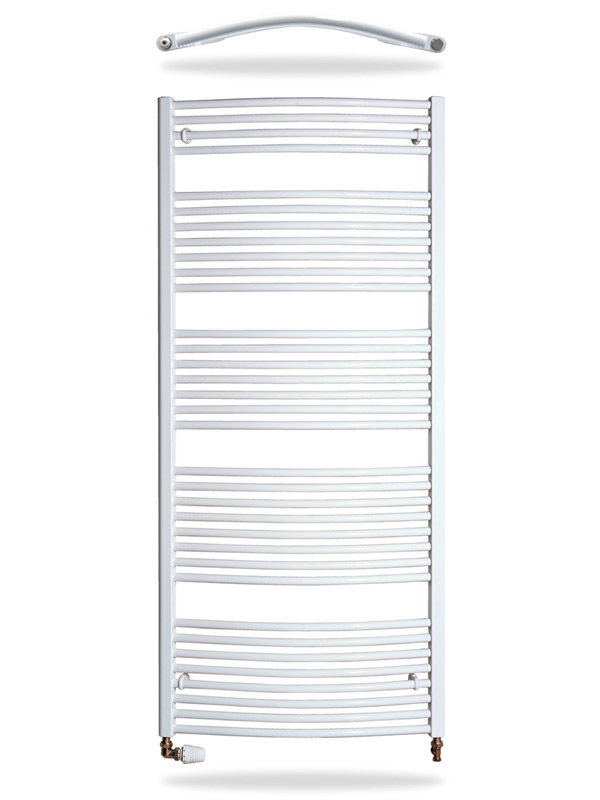

Radiátor Typ KDO







Radiátor KDO je tradiční oblý odporový typ otopného tělesa, který je dlouhodobě jedním z nejprodávanějších otopných těles na trhu. Nabízen je ve variantách s tyčemi 20mm nebo 22mm a také ve variantě ECO s menším počtem tyčí. Typ KDO je jedním z nejúspěšnějších výrobků Thermal Trend, který je díky originální pokročilé technologii vyráběn již 25 let.





Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442
Typ Výška H [mm] Šířka W [mm] Připojovací rozteč [mm] t1/t2[°C] Q[W] tj  [20 °C] Teplotní exponent n Vodní objem Doporučený výkon pro kombinované vytápění Doporučený výkon pro samostatné elektrické vytápění

KDO 450 / 720 720 450 408 90/70 450 12 347 3,6 200 300
KDO 600 / 720 720 600 558 90/70 604 12 507 4,35 300 300
KDO 750 / 720 720 750 708 90/70 759 12 666 5,1 300 300
KDO 450 / 960 960 450 408 90/70 562 12 564 4,53 300 300
KDO 600 / 960 960 600 558 90/70 752 12 607 5,51 300 400
KDO 750 / 960 960 750 708 90/70 943 12 651 6,49 400 500
KDO 450 / 1320 1320 450 408 90/70 752 12 908 6 400 500
KDO 600 / 1320 1320 600 558 90/70 1003 12 767 7,35 500 600
KDO 750 / 1320 1320 750 708 90/70 1253 12 626 8,7 600 700
KDO 450 / 1680 1680 450 408 90/70 956 12 781 7,6 500 600
KDO 600 / 1680 1680 600 558 90/70 1277 1 273 9,3 600 800
KDO 750 / 1680 1680 750 708 90/70 1599 12 678 11 700 900
KDO 450 / 1840 1840 450 408 90/70 1090 13 063 8,7 500 700
KDO 600 / 1840 1840 600 558 90/70 1452 12 853 10,7 700 900
KDO 750 / 1840 1840 750 708 90/70 1812 12 643 12,7 900 1000



Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

  • Zapojení jednostranné viz tabulka fx = 1
  • Zapojení úhlopříčné viz tabulka fx = 1,011
  • Zapojení zdola dolů viz tabulka fx = 0,959
  • Zapojení spodní středové (50 mm) fx = 0,89













Způsoby připojení

VÍCE V SEKCI INSTALACE zde













Elektrické zapojení

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
