Radiátor Typ KM

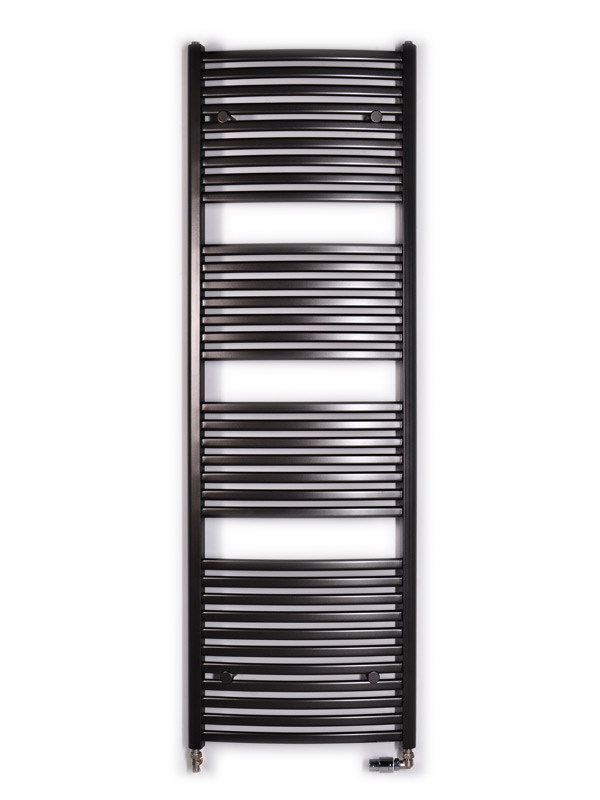

Radiátor typ KM, označovaný také jako KM Marabu, je praktický radiátor geometrického designu s oválnými trubkami, které jsou zapuštěny ve vertikálních ocelových tyčích profilu D. Oblíbený model s oválnými trubkami lahodí oku a krásně se hodí do všech interiérů.





Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442
Typ Výška H[mm] Šířka W[mm] Připojovací rozteč[mm] t1/t2[°C] Q[W] tj  [20 °C] Teplotní exponent n Vodní objem[l] Doporučený výkon pro kombinované vytápění[W] Doporučený výkon pro samostatné elektrické vytápění[W]

KM 450 / 783 783 450 408 90/70 443 1,275 3,5 300 300
KM 600 / 783 783 600 558 90/70 602 1,2721 4,23 400 400
KM 750 / 783 783 750 708 90/70 765 1,2693 4,97 500 500
KM 900 / 783 783 900 858 90/70 930 1,2664 5,7 500 500
KM 450 / 1233 1233 450 408 90/70 672 1,3382 5,5 500 500
KM 600 / 1233 1233 600 558 90/70 912 1,3152 6,67 600 600
KM 750 / 1233 1233 750 708 90/70 1154 1,2923 7,83 700 700
KM 900 / 1233 1233 900 858 90/70 1397 1,2693 9 800 800
KM 450 / 1815 1815 450 408 90/70 981 1,2897 8,1 700 700
KM 600 / 1815 1815 600 558 90/70 1334 1,2779 9,77 800 800
KM 750 / 1815 1815 750 708 90/70 1691 1,266 11,43 900 900
KM 900 / 1815 1815 900 858 90/70 2052 1,2542 13,1 1000 1000



Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

  • Zapojení jednostranné viz tabulka fx = 1
  • Zapojení úhlopříčné viz tabulka fx = 1,011
  • Zapojení zdola dolů viz tabulka fx = 0,959
  • Zapojení spodní středové (50 mm) fx = 0,89













Způsoby připojení

VÍCE V SEKCI INSTALACE zde













Elektrické zapojení

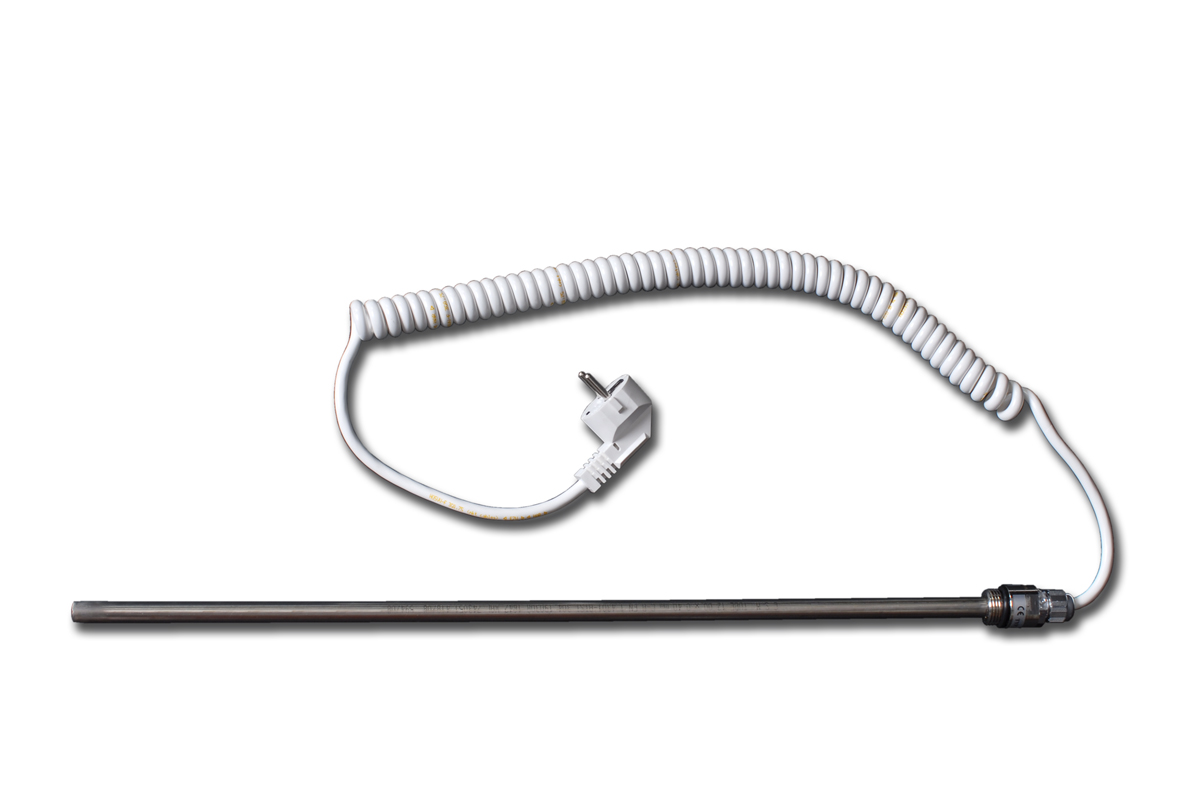

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
