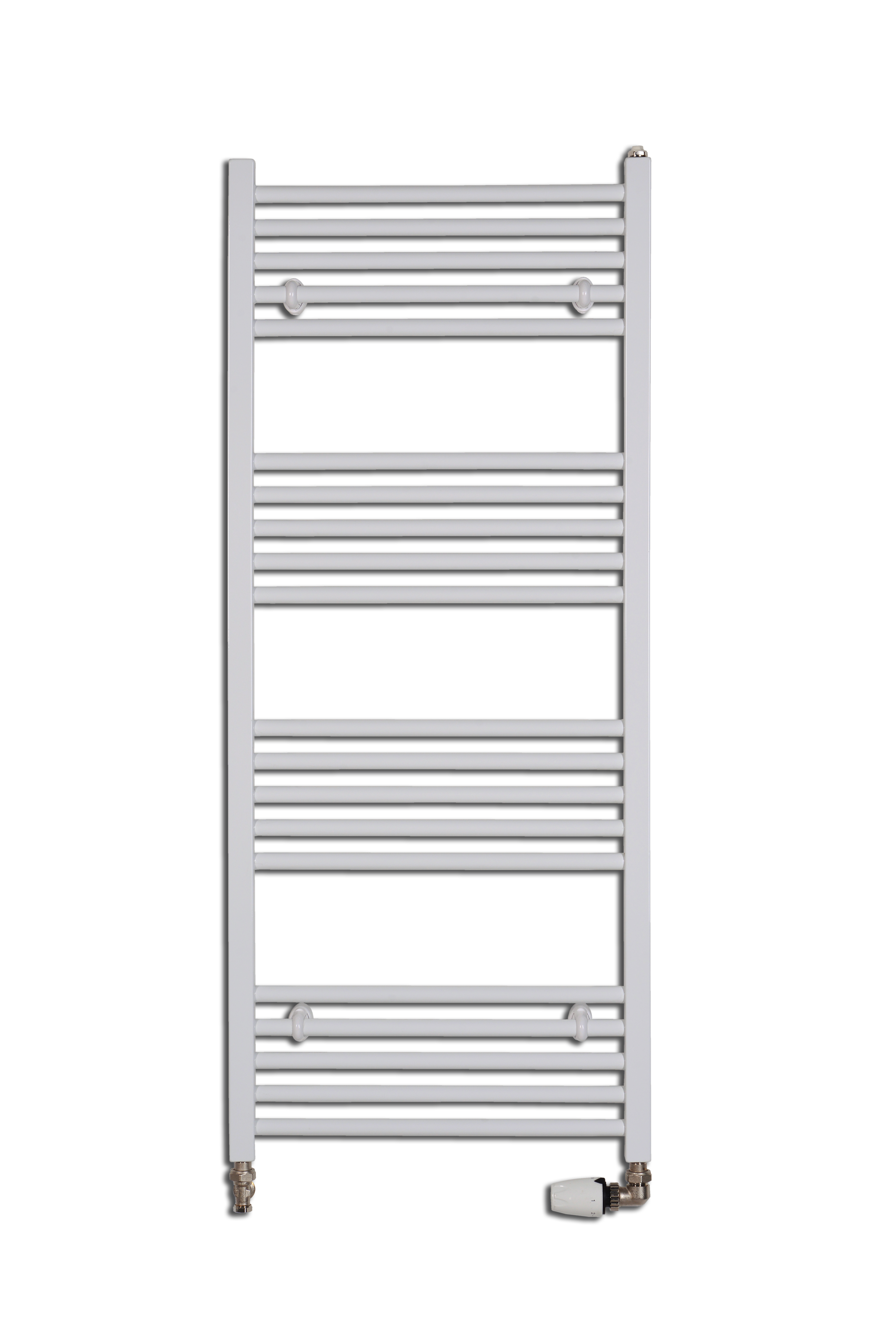

Radiátor typ K je nejpopulárnějším typem otopného tělesa vyráběným více než 25 let. Tato klasická modelová řada vyráběna z nejkvalitnější uhlíkové oceli je nabízena i ve variantě ECO s menším počtem horizontálních tyčí. Minimalistický design a osvědčená kvalita originálního produktu Thermal Trend činí z typu K jeden z nejprodávanějších modelů na trhu.

Otevřít leták

Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442

Typ	Výška H	Šířka W	Připojovací rozteč	t₁/t₂[°C]	Q[W] t_j [20 °C]	Teplotní exponent n	Vodní objem	Doporučený výkon pro elektrické vytápění
Typ	Výška H	Šířka W	Připojovací rozteč	t₁/t₂[°C]		Teplotní exponent n	Vodní objem	Doporučený výkon pro elektrické vytápění
K 450 / 720	720	450	420	90/70	417	13 222	2,6	200
K 600 / 720	720	600	570	90/70	538	13 114	3,25	300
K 750 / 720	720	750	720	90/70	655	13 005	3,9	300
K 450 / 960	960	450	420	90/70	526	13 106	3,37	300
K 600 / 960	960	600	570	90/70	679	13 042	4,18	300
K 750 / 960	960	750	720	90/70	828	12 977	4,98	400
K 450 / 1320	1320	450	420	90/70	713	12 922	4,6	400
K 600 / 1320	1320	600	570	90/70	922	12 927	5,65	500
K 750 / 1320	1320	750	720	90/70	1125	12 932	6,7	600
K 450 / 1680	1680	450	420	90/70	926	12 917	5,8	500
K 600 / 1680	1680	600	570	90/70	1200	13 064	7,05	600
K 750 / 1680	1680	750	720	90/70	1468	1 321	8,3	700
K 450 / 1840	1840	450	420	90/70	1062	13 027	6,8	500
K 600 / 1840	1840	600	570	90/70	1370	12 923	8,25	700
K 750 / 1840	1840	750	720	90/70	1669	12 819	9,7	900

Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

Zapojení jednostranné viz tabulka fx = 1
Zapojení úhlopříčné viz tabulka fx = 1,011
Zapojení zdola dolů viz tabulka fx = 0,959
Zapojení spodní středové (50 mm) fx = 0,89

Způsoby připojení
