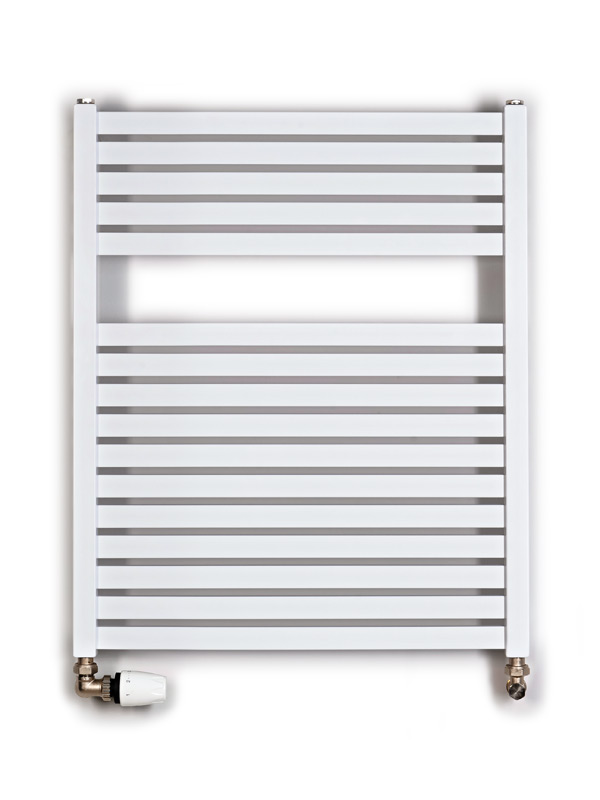

Radiátor Typ KH







Typ KH je nový typ otopného tělesa navrhovaného s důrazem na moderní prvky designu ostrých hranatých křivek. Je to elegantní model, který nabízíme v mnoha rozměrech a hodí se tak skvěle do bytových i jiných užitkových prostorů.









Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442
Typ Výška H[mm] Šířka W[mm] Připojovací rozteč[mm] t1/t2[°C] Q[W] tj  [20 °C] Vodní objem[l] Doporučený výkon pro elektrické vytápění[W]

KH 450/730 730 450 420 90/70 400 3,3 300
KH 600/730 730 600 570 90/70 520 4,1 300
KH 750/730 730 750 720 90/70 637 5 400
KH 450/970 970 450 420 90/70 520 4,2 300
KH 600/970 970 600 570 90/70 676 5,3 400
KH 750/970 970 750 720 90/70 828 6,4 600
KH 450/1330 1330 450 420 90/70 705 5,7 500
KH 600/1330 1330 600 570 90/70 917 7,2 600
KH 750/1330 1330 750 720 90/70 1124 8,7 800
KH 450/1690 1690 450 420 90/70 901 7,2 600
KH 600/1690 1690 600 570 90/70 1172 9,1 800
KH 750/1690 1690 750 720 90/70 1436 10,9 1000
KH 450/1850 1850 450 420 90/70 992 8,5 600
KH 600/1850 1850 600 570 90/70 1290 10,5 800
KH 750/1850 1850 750 720 90/70 1581 12,6 1000



Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

  • Zapojení jednostranné viz tabulka fx = 1
  • Zapojení úhlopříčné viz tabulka fx = 1,011
  • Zapojení zdola dolů viz tabulka fx = 0,959
  • Zapojení spodní středové (50 mm) fx = 0,89













Způsoby připojení

VÍCE V SEKCI INSTALACE zde













Elektrické zapojení

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
