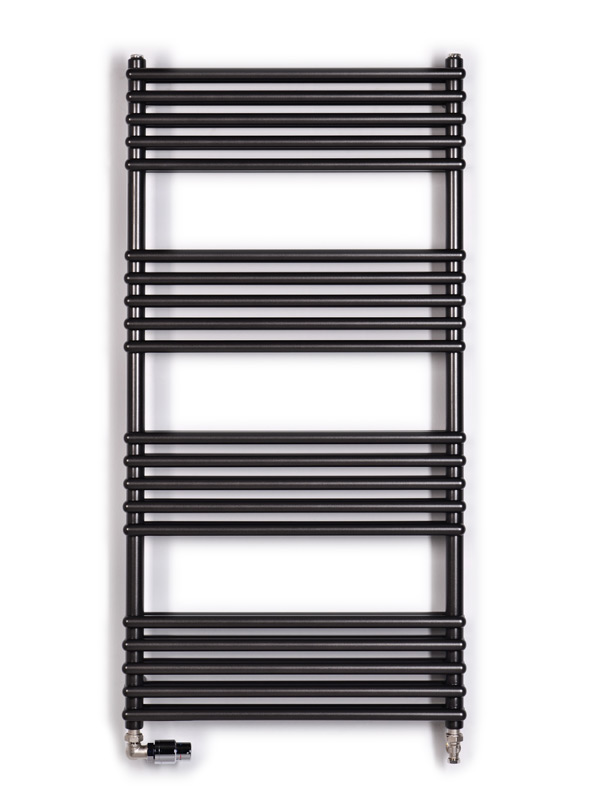

Radiátor Typ RD

Radiátor typ RD je obohacená varianta typu R se zvýšenou výhřevností. Jedná se o zdvojení řady horizontálních trubek tak, aby výkon byl co nejvyšší a topné těleso hřálo z obou stran. Tento robustní model zajistí příjemně vyhřáté prostory po celý rok.



Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442
Typ Výška H[mm] Šířka W[mm] Připojovací rozteč [mm] t1/t2[°C] Q[W] tj  [20 °C] Teplotní exponent n Vodní objem  [l] Doporučený výkon pro elektrické vytápění[W]

RD 450/780 780 450 410 75/65 449 1,3073 3,9 400
RD 600/780 780 600 560 75/65 586 1,3006 4,8 500
RD 750/780 780 750 710 75/65 720 1,2939 5,9 600
RD 450/1180 1180 450 410 75/65 673 1,2089 6 600
RD 600/1180 1180 600 560 75/65 877 1,2027 7,5 800
RD 750/1180 1180 750 710 75/65 1078 1,1965 9 900
RD 450/1500 1500 450 410 75/65 852 1,2445 7,4 800
RD 600/1500 1500 600 560 75/65 1111 1,2381 9,4 1000
RD 750/1500 1500 750 710 75/65 1364 1,2317 11,3 1200
RD 450/1820 1820 450 410 75/65 1032 1,2801 8,3 900
RD 600/1820 1820 600 560 75/65 1345 1,2735 10,6 1100
RD 750/1820 1820 750 710 75/65 1653 1,267 12,9 1400



Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

  • Zapojení jednostranné viz tabulka fx = 1
  • Zapojení úhlopříčné viz tabulka fx = 1,011
  • Zapojení zdola dolů viz tabulka fx = 0,959
  • Zapojení spodní středové (50 mm) fx = 0,89













Způsoby připojení

VÍCE V SEKCI INSTALACE zde













Elektrické zapojení

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
