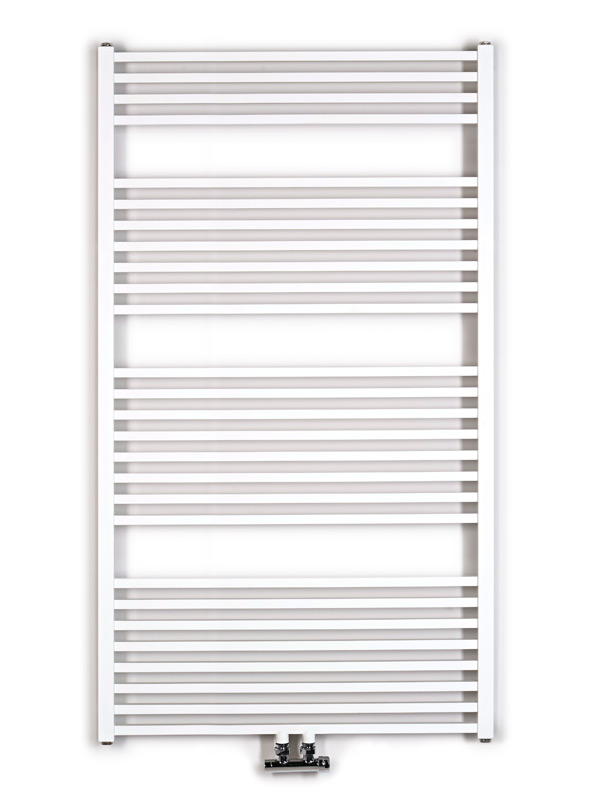

Radiátor Typ KQ



Radiátor typ KQ je nový model v geometrickém čtyřhranném stylu, který má svůj osobitý celohranatý design. Vyberte si z mnoha rozměrů tohoto úchvatného modelu hodícího se do moderních domácností a dalších interiérů. V případě objednání radiátoru v jiné než bílé barvě, budou dodány držáky se zadním uchycením.

viz. fotografie níže.



Technické údaje: Tepelný výkon Q [W] pro teplonosnou látku voda dle DIN EN 442
Typ Výška H [mm] Šířka W [mm] Připojovací rozteč [mm] t1/t2[°C] Q[W] tj  [20 °C] Teplotní exponent n Vodní objem [l] Doporučený výkon pro samostatné elektrické vytápění [W]

KQ 450 / 730 730 450 420 90/70 396 k= 2,3673 3,5 300
KQ 600 / 730 730 600 570 90/70 536 k= 3,2059 4,3 300
KQ 750 / 730 730 750 720 90/70 678 k= 4,0560 5,1 300
KQ 450 /960 960 450 420 90/70 512 k= 3,0267 3,9 300
KQ 600 / 960 960 600 570 90/70 693 k= 4,0989 4,9 400
KQ 750 / 960 960 750 720 90/70 877 k= 5,1857 5,9 600
KQ 450 / 1320 1320 450 420 90/70 638 k= 3,9729 5,3 500
KQ 600 / 1320 1320 600 570 90/70 925 k= 5,3801 6,6 600
KQ 750 / 1320 1320 750 720 90/70 1170 k= 6,8067 7,9 700
KQ 450 / 1680 1680 450 420 90/70 854 k= 4,8816 6,7 600
KQ 600 / 1680 1680 600 570 90/70 1156 k= 6,6107 8,4 800
KQ 750 / 1680 1680 750 720 90/70 1463 k= 8,3637 10,0 1000
KQ 450 / 1850 1850 450 420 90/70 930 k= 5,2760 7,7 700
KQ 600 / 1850 1850 600 570 90/70 1260 k= 7,1449 9,6 800
KQ 750 / 1850 1850 750 720 90/70 1594 k= 9,0395 11,5 1000



Koeficienty pro přepočet tepelných výkonů pro zapojení otopných těles do otopné soustavy:

  • Zapojení jednostranné viz tabulka fx = 1
  • Zapojení úhlopříčné viz tabulka fx = 1,011
  • Zapojení zdola dolů viz tabulka fx = 0,959
  • Zapojení spodní středové (50 mm) fx = 0,89













Způsoby připojení

VÍCE V SEKCI INSTALACE zde













Elektrické zapojení

Radiátor je kompatibilní s elektrickým zapojením, je osazen nerezovou topnou tyčí s tepelným omezovačem nastaveným na 85°C a pojistkou. Radiátory jsou ve výrobě plněny speciální kapalinou s bodem tuhnutí -5°C.

K topné tyči si zákazník může vybrat z nabídky termostatů, více o ELEKTRICKÉM PROVEDENÍ zde
